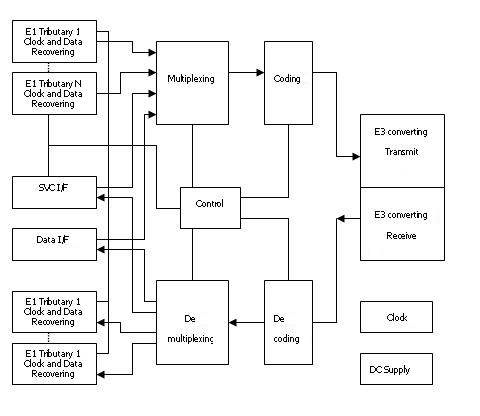

MA20E3跳群复用器用于实现16 个E1（2048kbps）基群支路数字信号与E3(34368kbps)三次群数字信号之间的跳群复用。本设备采用了最新的FPGA技术和专用的超大规模可编程集成电路，利用FPGA技术的特点，将数字锁相、时钟提取和强抗干扰E1 输入接口植入芯片内，大大减少了外围电路，因而使设备具有体积小、重量轻、功耗低、抗干扰能力强和可靠性高等突出特点。

MA20E3具有2M支路的远端环回功能，通过设置相应的DIP开关，可以控制远端设备实现对应的2M支路的环回，便于测试和故障定位。同时设备还具有完善的故障自诊断功能，提供本端和对端E3链路告警、2Mbit/s电路告警和声音告警。具有2Mbit/s电路告警和声音告警屏蔽功能。

MA20E3具有集成度高、可靠性强、功耗低、体积小、功能齐全等特点，在恶劣的环境下亦能稳定工作。整机安装无任何可调整点，使用方便，维护简单。

MA20E3为独立式19"/1U结构，它可以成对使用，也可以与其它任何标准三次群终端设备互连。

1、结构精巧，安装简便；

2、提供16个G.703/E1通道；

3、E1接口为75Ω/不平衡阻抗；

4、E1端口采用数字时钟恢复电路和数字平滑锁相电路；

5、抖动指标远优于国标；

6、提供本端设备和远端设备的告警指示；

7、提供声、光告警；

8、三种供电方式可选：-48VDC、+24VDC和220VAC；

9、硬件电路的高度集成化，整机功耗小于或等于6W；

10、安装简单，可靠性高。

1、工作条件及物理指标

a、环境要求：

工作温度：-15℃~55℃

存储温度：-25℃~70℃

湿 度：≤95%（25℃无冷凝）

b、供电电压范围：

+24VDC：+15VDC~+36VDC

-48VDC：-32VDC~-72VDC

220VAC：165VAC~265VAC

c、功耗：

满负荷工作时≤5W

可靠性（MTBF）：

大于10年

★交流输入时可选配宽输入范围机型：85~265VAC

2、E3接口指标

码型：HDB3

接口插座：BNC

输入口衰耗：

对符合 f 衰减规律的同轴电缆，在f=17 184kHz处，衰耗在0…12dB范围内

输入口反射衰耗：

在860 kHz…1 720kHz时，反射衰耗≥12dB

在1 720 kHz…34 368kHz时，反射衰耗≥18dB

在34 368 kHz…51 550kHz时，反射衰耗≥14dB

输入阻抗：75Ω(非平衡)

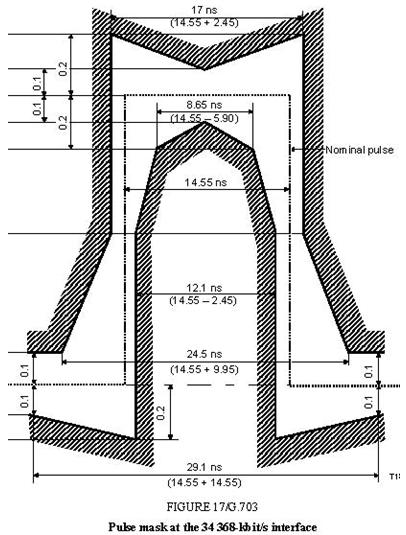

输出脉冲波形

符合以下样板：

3、E1接口指标

接口码型：HDB3码

线路速率：2048Kbps

容 差：±50ppm

接口特性：ITU-T G .703

接口阻抗：75Ω/不平衡

物理接口：BNC或L9或SMB同轴插座(非平衡)
