E1接口
◇ 标准： E1接口符合ITU-T G.703/G.704标准；
◇ 标称速率： 2048kbit/s ；
◇ 码 型： HDB3码；
◇ 阻 抗： 75Ω（非平衡）；
◇ 连 接 器： BNC（75Ω）；
◇ 抖动特性： 满足ITU-T G.742和G.823标准；
◇ 时钟方式： 内时钟、线路时钟。
模拟信号接口（监听输入）
◇ 有效传输频带：0.3~3.4KHz；
◇ 接口电平：
二线入：0dBr（平衡）；
四线发：-14dBr（平衡），四线收：+4.3dBr；
◇ 反射损耗：
四线：相对于标称阻抗600Ω测得的反射损耗在300~3400Hz频率范围内不小于20dB；
二线：对于标称阻抗600Ω测得的反射损耗应满足ITU-G.712§3.2给出的限值，见下表：
◇ 频率特性/振幅特性/信噪比/空闲信道噪声：符合ITU-T相关建议。
电源电压及功耗
◇ 220V//50Hz交流电输入或-48VDC 输入；
◇ 电源符合CSA,UL,CE等认证；
◇ 满容量时-48VDC 输入：7W；或220V交流电输入：12W。
工作环境
◇ 环境温度： 0 ~+45℃，长期工作时建议在22.5±5℃；
◇ 相对湿度： ＜85%（+25℃）；
◇ 大气压力： 70~106kPa。
外形尺寸

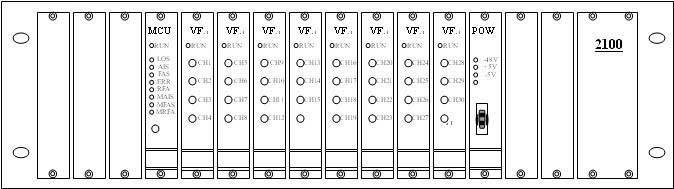

◇ 标准19英寸机架安装：宽483mm、深250mm、高133mm (标准3 U)。 |
