网管型工业光纤交换机技术白皮书



天为电信网管型光纤收发器

技术白皮书

产品概述

产品概述

Tekway网管型系列光纤收发器是新一代管理型光纤收发器。该系列光纤收发器专门为满足对前端光纤收发器网络管理而设计,设备支持WEBSNMP管理,云服务器管理等。设备在硬件设计上,按工业级标准进行研发设计,采用FPGACPLD动态重构和重复编程技术,具备良好可靠性、安全性、易用性、防电磁兼容性及防震动防冲击能力等突出特性。

Tekway网管型系列工业光纤收发器在结构设计方面,充分考虑工业安装需求,提供冗余电源支持,支持宽范围的直流电源输入,使用DIN导轨式安装或壁挂式安装。目前设备已经在石化,轨道,公路,高铁,环保,矿山等严酷环境中得到可靠应用。

天为电信的网管系统命名为 Tekview 系统 ,目前版本为 Tekview V1.2 (2019.01.01)

网络架构、


在安防监控发展过程中,监控传输网络维护一直困扰工程维护方。怎么有效快速解决图像掉失,快速判断故障节点的原因是每个工程商最为头疼的日常维护问题。天为电信凭借多年对安防监控应用技术积累。为解决工程商最为棘手的维护管理问题,提出安防监控网络全方位管理解决思路。让工程商对安防监控网络的日常维护管理变得更为简单,判断故障更为准确。

天为电信全方位的网络管理接入组网结构,为客户提供多种管理型的组网接入机构,具体有,点对点组网结构,点对多点组网结构,节点型组网结构,环网型组网机构,TW1200光汇聚传输平台组网结构等。具体如下拓扑图示

1、点对点组网结构



2、点对多点组网结构


3、节点型组网结构


4、环网型组网结构


5、光传输汇聚平台组网结构(云端APP管理)



6、光传输汇聚平台综合接入组网结构(云端APP管理)



                                                            网管软件格式、

 设备WEB界面

1、系统配置页面:

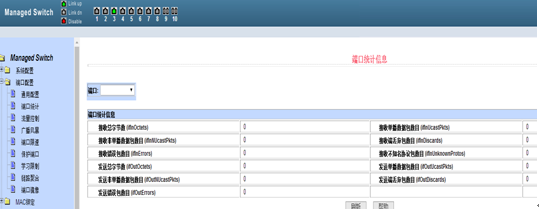

2、端口配置页面:


3、VLAN配置页面:



4、SNMP配置页面:


5、EAPS环网配置页面:



                           独立SNMP软件(PC安装版本)


1、天为SNMP网管系统概述

随着大规模网络视频监控的建设及应用的迅猛发展,前端设备的维护日益严峻,前端设备没有得到及时维护与更换。在这种环境下,前端网络管理显得特别重要,如何及早发现并排除潜在的故障隐患,有效地管理好网络前端设备,是网络规划建设者共同关心的问题。因此现在人们迫切需要建设一个功能完善、安全可靠、使用方便灵活的网络管理系统来加强前端设备的管理,提高全网络前端设备的维护效率。

天为电信SNMPSimple Network Management Protocol)网管系统是针对天为电信前端网管型工业光纤收发器系统设备而设计开发的。设备研发宗旨是网管管理到前端任何一台设备。

2、天为SNMP网管系统结构


3、天为SNMP网管系统主要功能描述

3.1网管主界面

点击tekwaysystem登陆后,进入网管软件主界面

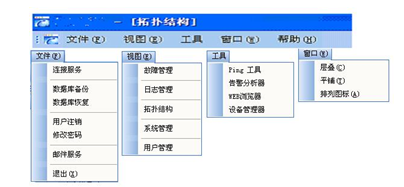

3.2 功能主菜单


3.3视图管理工具栏

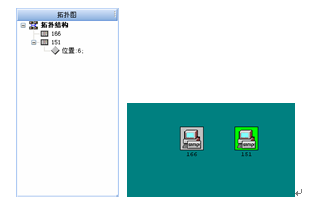

3.4网管拓扑管理工具栏


左图为拓扑图树形窗口,显示了当前的设备状态。右图为拓扑结构下的视图窗口,状态。绿色为在线,灰色为不在线。


3.4故障告警管理


故障管理,包括了当前告警信息,历史告警信息,告警分析器,告警配置4个功能。通过双击鼠标左键进行功能选择。



3.5前端设备查看管理

鼠标左键双击运行设备图标或者拓扑图中的设备,显示设备机框信息。如图:
