通风系统自动调节管理解决方案

一、现状分析

  工厂厂房或人口稠密的车站等局部空间一般环境变化都比较大，空气凝滞与闷热，气味混杂与积聚随之而来 、挥之不去 ，此时的环境变化会影响人们的心身健康伤害，因此怎么解决因环境变化而带给人们不适的问题？

二、解决思路与目标

  解决因环境变化带给人民不适的问题 ，就要自动侦测环境变化，及时打开通风系统，及时打开窗户换气，从根本上调节室内环境，让人们感到舒适。天为电信针对工厂厂房或人口稠密的空间环境问题，提出了专业的解决方案，为解决厂房自动调节环境通风控制系统，实现了：

  ˜自动检测环境：通过AI环境检测感知器，对外部环境的检测（环境检测：光照度、温度、湿度、CO₂ （二氧化碳）、噪音、PM2.5（粉尘颗粒）、TVOC（室内有害挥发性有机化合物总称））。

  ˜自动检测烟雾：检测到室内有烟雾并达到一定值时，设备会发出声光报警同时联动智能开窗器打开窗户、智能自动开启通风系统，对室内的空气进行改善，提前做好预防，制止灾情扩大，保护     企业财产安全。

  ˜自动打开通风：一旦检测出环境超标，系统立即启动通风，打开风机，抽风换气。

  ˜自动打开窗户：一旦检测出环境超标。系统立即打开窗户，透气。

  ˜自动报警提示：一旦检测室内烟雾或水浸达到一定门限值，系统自动发出声光报警，短信或电话报警通知等。

三、整体解决方案设计

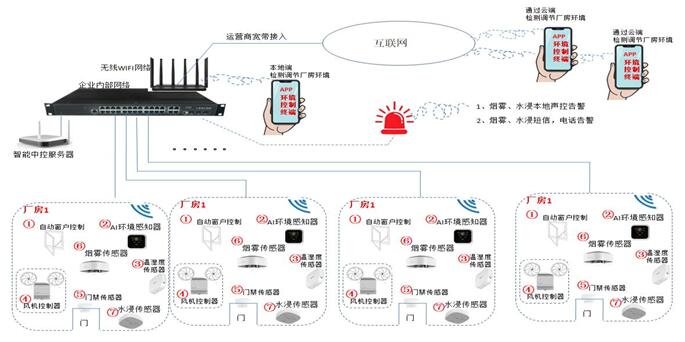

1、方案设计接入拓扑图

方案设计说明：

  ˜本方案采用罗格朗系列控制、环境感知等产品，实现环境产品接入与应用。

  ˜本次方案用到设备有：

      j窗户控制器，kAI环境感知器 ，l通风控制模块，m温度传感器，

      n门禁传感器，⑥烟雾传感器，⑦水浸探测器；

  ˜罗格朗百年品牌，值得信赖，专注智能家居系列产品的软硬件应用。

  ˜通过罗格朗APP终端，可实现对工厂厂房环境通风系统进行本地调控和云端调控。

  ˜传感器应用是感知厂房内部环境温度变化和厂房粉尘颗粒变化，如检测出环境变化超标，此时系统自动打开通风系统和窗户换气通风。

  ˜提供方便快捷的超控APP应用软件，可以实现远程远端控制（开关等）。

2、方案设计架构

  层次化结构，各层次业务之间协同配合，利用罗格朗前端高性能的感知设备与控制模块，实现对厂房环境自动管理和控制，最大化为员工提供良好舒适的工作环境。

2.1 环境感知层

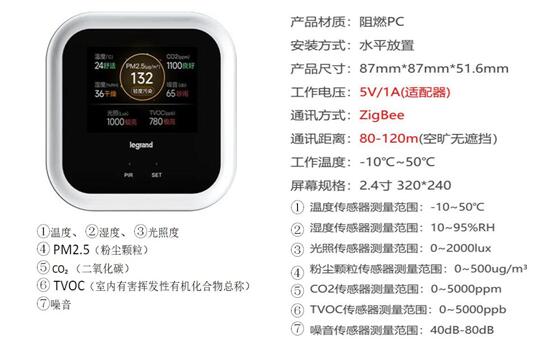

  ˜7合1 AI AI环境感知器：采集厂房内部环境情况

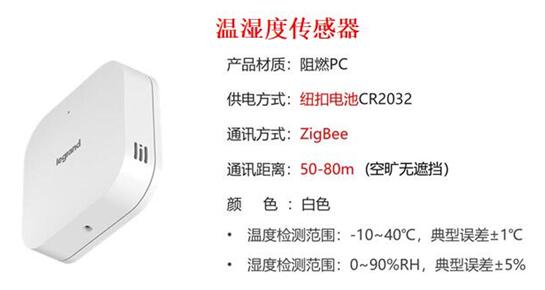

     ˜温度传感器：采集厂房室内温度，为开启窗户、通风系统提供环境数据和依据。

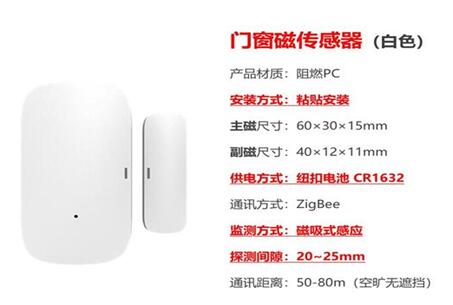

       ˜门禁传感器：采集厂房门关闭情况；

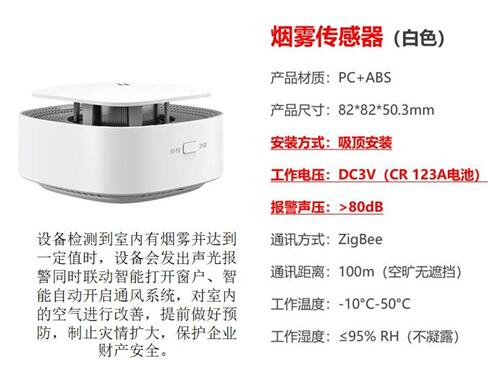

  ˜烟雾传感器：

   设备检测到室内有烟雾并达到一定值时，设备会发出声光报警同时联动智能打开窗户、智能自动开启通风系统，对室内的空气进行改善，提前做好预防，制止灾情扩大，保护企业财产安全。

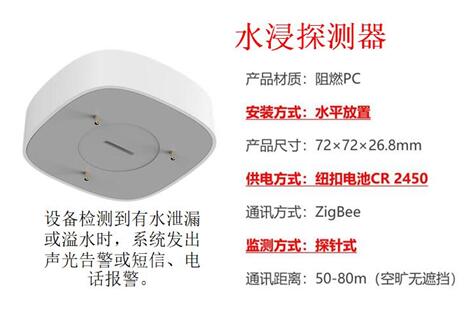

  ˜水浸探测器：设备检测到有水泄漏或溢水时，系统发出声光告警或短信、电话报警通知。

2.2网络传输层

  ˜以太网络：利用企业单位现有的办公局域网络，承载感知设备管控数据；

  ˜WIFI网络：利用企业单位现有的办公WIFI网络，承载通风系统管控数据；

  ˜ZigBee无线网络覆盖：设备之间自动的ZigBee无线网络覆盖，实现与智能中控服务器层网络联网。

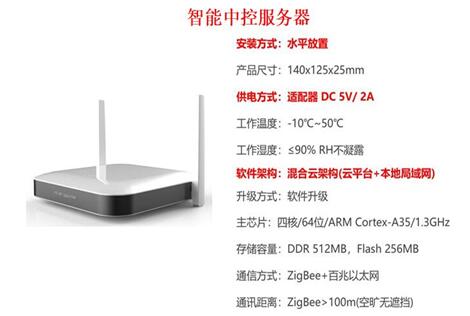

2.3智能服务器层

  智能中控服务器层，实现数据聚合、算法引擎、分析、场景设计管理、远程云端跨平台管理等。

 2.4 应用层

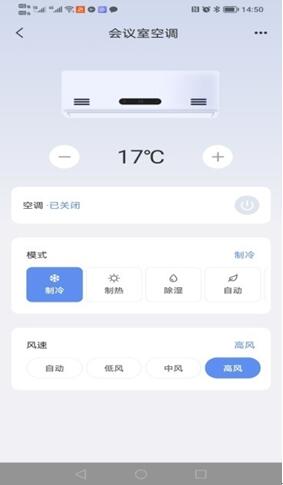

  手机端APP软件操控，可视化界面，对通风系统控制、设备入网准入设置、管理等等。

四、场景化应用

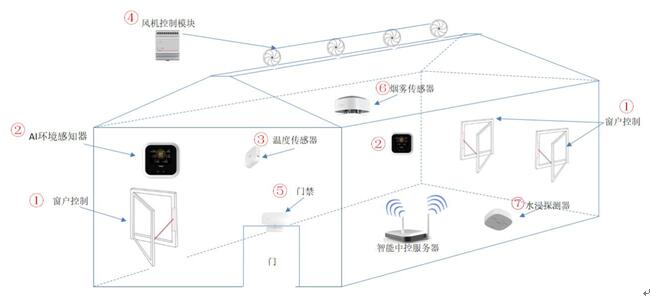

  1、场景化应用视图

  场景化应用，全方位、无死角解决厂房、车间工作环境场所的环境自动化监测控制管理，有效解决厂房通风、换气的自动化管理不到位的问题。改善员工工作环境，从而提高员工工作效率。

  ˜本方案适合所有行业的企业/单位等环境通风自动化控制管理。

  ˜工厂厂房：对工厂厂房工作车间环境自动监测与自动化控制管理。

  ˜企业生产单位：对企业生产单位车间工作环境自动化控制管理。

  ˜人流量稠密场所：如车站候车厅、商场等人口稠密的地方，进行环境自动化管控。

2、实践应用视图

  天为电信通风系统自动调节管理实践应用：

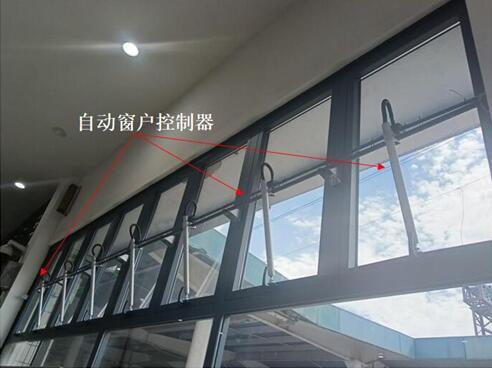

  2.1、天为电信在某单位办公车间实施窗户自动化控制管理应用

     2.2 、天为电信在某大厦人口稠密通道实施窗户自动化控制管理应用

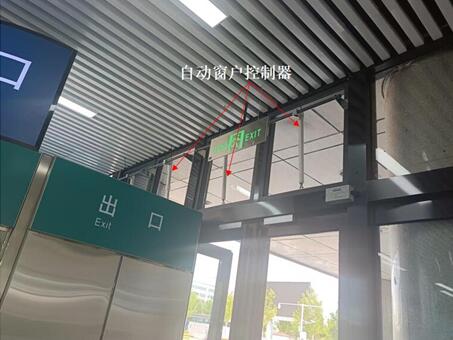

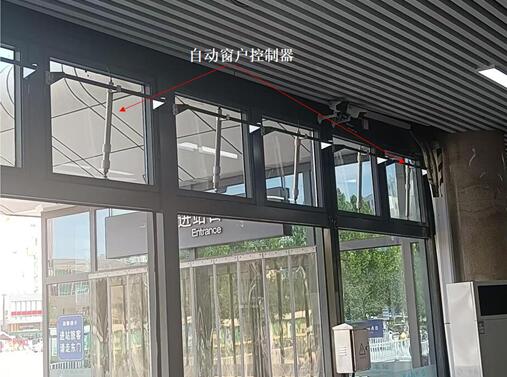

     2.3 、天为电信在某候车大厅实施窗户自动化控制管理应用

五、本次方案涉及到设备清单

     （具体数量客户可根据实际现场环境进行选配）

六、本方案预期效果

1.自动调节办公环境：智能调节厂房室内环境，不需人为干预。

2.管理增效：通过智能通风自动化调节管理系统，给员工提供一个舒适的工作环境。

3.助力消防系统的补充：通风系统可以与消防系统联动，降低厂房安全隐患。

七、突出优势

1、本方案所涉及到的软硬件产品，均采用罗格朗系列产品，罗格朗百年品牌值得信赖

2、本方案施工简单，不需对厂房室内进行大面积改造，只是更换专用的窗户推拉杆。

3、本方案网络采用客户现有的局域网络，WIFI网络 和ZigBee无线网络覆盖

4、完善的APP软件应用，企业管理者通过软件设定权限，员工只能通过APP软件管理通风自动化调节系统。
