军队/部队音视频会议组网解决方案

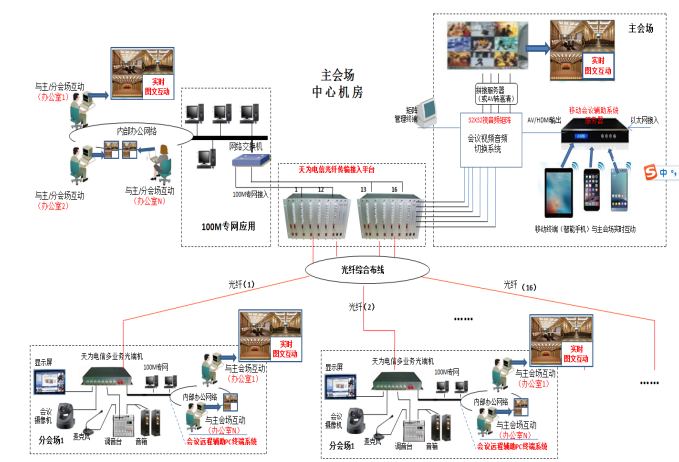

一、组网方案示意图



二、组网设备选型

1)设备选择天为电信GD8-12T多业务音视频光端机;

2)设备配置为:2路双向视频+2路双向音频+2100M网络+2路电话;

3)其中有一个分会场需要配置:4路双向视频+4路双向音频+2100M网络+2路电话;

   该分会场额外需要配置1对光纤传输16路电话的光端机(连部与团部通信);

4)分会场设备可选择台式设备,中心会场配置GD10机框,所有对应的局端设备配置为插卡式,灵活插入机框;



视频会议系统解决方案说明

视频会议系统解决方案规划分为三大部分,分别是:1)主会场中心机房核心部分;2)光纤传输设备接入部分;3)分会场终端接入部分;

2.1、视频会议系统主会场中心机房核心部分

    视频会议系统主会场中心机房核心部分主要实现会议主持、发起与分会场之间视音频交换,对视频会议进行录像、回放等。

    主会场选用主要设备有:

  1)、AV高清矩阵:高清视频矩阵实现视音频之间切换输出,矩阵配套管理软件实现快速便捷视音频切换,增加会议调度操作的简易性。

  2)、AV视频/音频分配器:实现分会场16路视音频无损一分为二,无损的视音频可实现硬盘存储服务器对会议视音频图像进行存储,同时也可以对16个分会场的视音频图像进行切换调度。

  3)、硬盘存储服务器:对视音频会议进行实时存储,录像,回放等;

  4)、调音台:对音频信号进行调节、控制等;

5)、其他辅材:会场辅助设备如麦克风,音箱、线材等;

6)、拼接服务器、大屏:客户自备;

视频会议移动终端系统解决方案

视频会议系统实现基本视音频会议功能外,结合天为电信自主创新的视频会议移动终端系统。大大提高视频会议效率。拓展了视音频图像会议的多样性,是信息化、大数据的实践应用。广泛应用于视音频会议部队培训。

视频会议移动终端系统在安全保密设计方面,天为电信已经做深入研究,在软件编写和加密算法上都采用私有协议,加密上采用265位私有编解码算法。视频会议移动终端系统在物理连接上,通过高清HDMI信号输出接口和高清矩阵之间的视音频图像切换,是视频会议主系统的一个拓展功能,且各自独立。




三、设备说明

      GD8-12T





                            局端机框+插卡

业务配置

   视频: BNC 接头    广播级10位编码 2/4路正向+ 2/4路反向

   音频: RCA莲花或凤凰端子24位编码高质量音频  2/4路正向+ 2/4路反向

   电话: 水晶头  主会场 2FXO口接程控交换机  分会场2FXS接电话机

   网口:  2路线速100M1+1备份,各100M



   其中局端是机框+插卡方式,最多12路光方向

   远端可选  台式 或机架式
