室外型小灵通基站U口复用器

产品名称：

室外型小灵通基站U口复用器

产品型号：

TW-U12

产品功能：

用于小灵通传输距离的延伸的接入设备

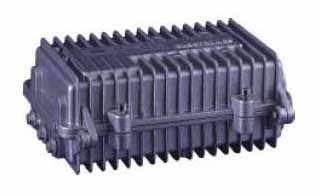

产品图片：

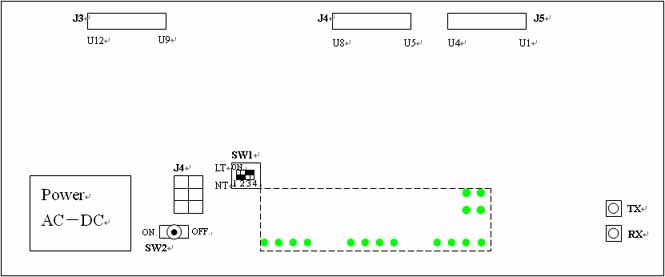

板上标识：

       1、 J3、J4、J5 为ISDN U接口插座，对应的线路编号见上图标识。
       2、 J4 为220V交流电源输入插座。
       3、 SW1 为设备工作模式（CS、CSC）和指示灯显示（本地、远端）的设置。
       4、 SW2 为220V交流开关，开关方向见上图示。
       5、 RX、TX 为2M传输线路的75欧姆同轴电缆插座（SMB），Rx、Tx分别为收、发。

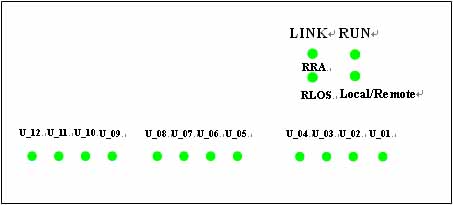

       6、图中虚框部分为设备状态指示灯。

指示灯说明：

指示灯名称	含义说明
Local/remote	本地/远端状态指示灯，亮表示U_01~U_12显示的是本地U口的状态，反之显示的是远端状态
RUN	设备CPU正常工作是闪亮，否则有故障
U_01	第1路U接口连接成功指示灯，亮正常，不亮表示连接不通
。。。
U_12	第12路U接口连接成功指示灯，亮正常，不亮表示连接不通
RRA	E1口远端对告，亮正常，不亮表示对端设备接收不到发送信号
RLOS	E1口接收信号丢失指示，亮正常，不亮表示接收信号丢失

安装步骤：

      1、设置拨码开关SW1，根据实际情况进行详细设置；
      2、连接E1接口同轴电缆：
      E1接口采用75同轴电缆方式，物理连接器采用SMB接头，用户根据实际连接距离制做好两根带SMB接头的电缆，根据信号方向插入后面板上标有"RX"、"TX"的SMB接口中；

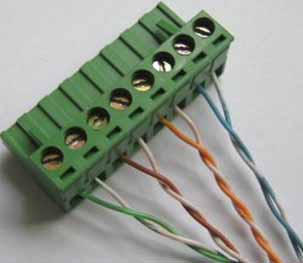

      3 、连接U接口电缆：
      U接口电缆就是用户双绞线。在基站控制器CSC侧，对应将从基站控制器U接口板出来的双绞线连接到本设备后面板的U接口中。在基站侧，用同样的方法连接U接口的用户双绞线；
      注意: ISDN U 口复用器放在局端时，它必须从ISDN交换机的某个U接口中提取时钟。设备在出厂时，设定从第一个至第四个U接口中提取时钟。所以，在使用设备时，ISDN U 口复用器的第一个至第四个U接（U1..U4）中至少有一个必须与ISDN交换机（或基站控制器）U接口相连。这样ISDN U口复用器才能与ISDN交换机（或基站控制器）时钟同步。当ISDN U口复用器放在用户端时，它自动从2M传输电路中提取时钟，这样使得用户端的ISDN U口复用器与局端的设备同步。另外，由于ISDN U口复用器是成对使用，基站控制器侧的U接口连接顺序必须和基站侧相对应；
      4、连接220V交流电源：
      注意：高压危险，连接前务必断开电源。

详细说明：

      1、接地：
      至少保证防水机箱的正确接地。
      2、开关设置：
      把安装在局端基站控制器CSC侧的ISDN U口复用器的SW1拨码开关的3、4位设置为"NT"局端模式，安装在远端和基站连接的设备的3、4位设置为"LT"用户端模式。SW1的1、2位为本地/远端状态显示切换，1、2位同时拨到NT端时U1_U12 显示的是本地U接口当前状态，同时拨到LT时显示的是对端U接口状态。设备正常工作时请将1、2位同时拨到"NT"状态。
      3、上电操作：
      设备连接好以后，打开SW2电源开关，板上的电源指示灯"RUN"灯闪亮，仔细观察其它指示灯的状态，如果没有异常现象则复用器进入正常工作状态。
      局端U口复用器开电，启动基站控制器U接口的激活过程，在基站侧，复用器会自动启动对基站U口的激活过程，在两侧的激活过程完毕后，应该观察到相应的U接口激活状态指示灯亮，设备进入正常工作状态。
