| 产品名称： |
多以太网光传输设备 |
| 产品型号： |
GD8-12P |
| 产品功能： |
4路物理隔离100M以太网+1路1000M以太网+1～2路RS485/232/422数据/开关量/TTL电平，单/多模可选，单/双纤传输 |
| 产品图片： |

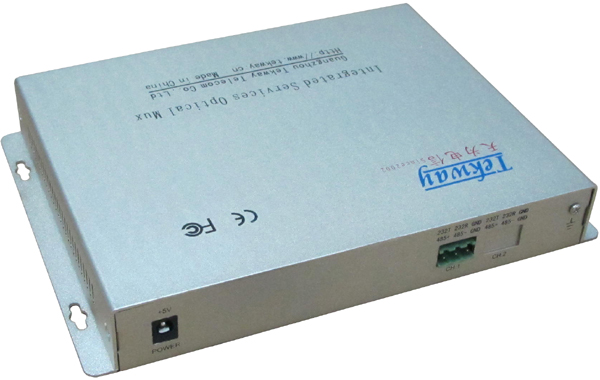

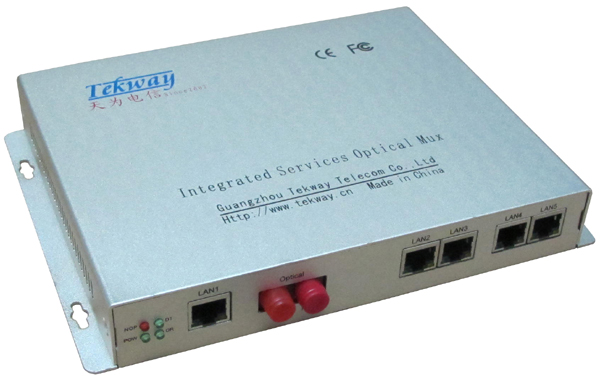

多以太网光传输设备 |
|
.jpg)
.jpg)
GD8-12P
外形尺寸：213mm(长)×154mm(宽)×30mm(高)
(台式)
点击图片可查看大图 |
| 产品介绍： |
|
|
|
GD8-12P多以太网光传输设备是适应公安/电力/部队等专网需求，天为电信特别推出的一款特色设备，它可以在一条光纤上传输相互独立的1个1000M
GE网口以及4路线速100M
FE网口，各个网口之间严格物理隔离，在公安等专网的中心至分局和基层单位间提供多路以太网传输，建设多套相互独立的网络，千兆主干数据网、数据专网、会议电视及指挥信息专网等，用于会议电视、语音、业务应用系统、互联网(政府外网)、业务部门专用或加密通道的以太网需求。 |
| 产品参数： |
|
|
|
序号 |
技术指标 |
技术要求 |
|
1 |
传输信号 |
1路全线速10/100/1000Base-T以太网端口
4路全线速10/100Base-T以太网端口 |
|
2 |
隔离方式 |
采用光复用技术，提供5个严格隔离的以太网口，完成5个相互安全隔离网络的接入 |
|
3 |
光接口 |
单纤单模光纤，FC光学接口 |
|
4 |
光传输距离 |
20～120公里 |
|
5 |
接口标准 |
符合IEEE802.3/IEEE802.3u/IEEE802.3ab标准 |
|
6 |
自适应 |
以太网电10/100M/1000Mbps自适应，
全双工/半双工自适应 |
|
7 |
交换机制 |
存储转发 |
|
8 |
缓存 |
不少于256K |
|
9 |
MAC地址 |
≥1K |
|
10 |
延时 |
<10us |
|
11 |
连接 |
支持自动MDI/MDIX辨识，支持直连线，交叉线自适应功能 |
|
12 |
指示灯 |
电源、光纤链路和数据状态指示 |
|
13 |
丢包率、时延 |
48小时端对端单一链路连续PING测试中每一万个1500字节PING包的丢包率应不高于0.3‰，每个PING包显示时延最高不超过2ms |
|
14 |
远端设备结构 |
19英寸1U或台式 |
|
15 |
局端设备结构 |
19英寸4U
插卡 |
|
16 |
供电 |
220V交流/-48V直流双电源 |
|
17 |
工作温度 |
0℃
～
60℃ |
|
18 |
平均无故障时间(MTBF) |
>10万小时 |
|
| 组网方案： |
|
|
某铁通公司大客户以太网光纤接入方案
某铁通公司在接入一栋商业大厦以太网时，大厦里面有五个大客户，一个要求接入千兆，四个要求接入百兆。
天为电信的多以太网光纤传输方案完全解决了这个问题！
只用一芯光纤，加上价格低廉的以太网接入设备，铁通公司解决了某栋商业大楼的五个重要客户的以太网接入问题。
应用方案：
|
