产品名称: E1/2M视频编解码器
产品型号: MA30A编码器 MA30B解码器

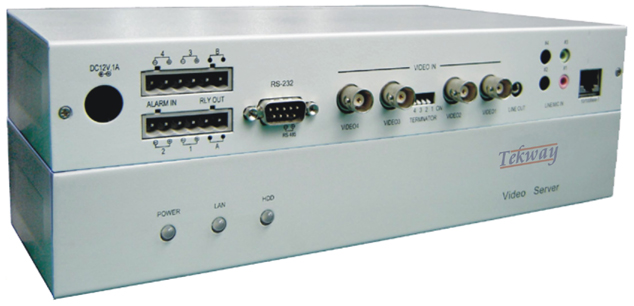

产品图片: E1/2M视频服务器  E1/2M视频编码器  E1/2M视频解码器

E1/2M视频编解码器 E1/2M视频编解码器

MA30

产品功能: 基于E1信道实时传输视频、音频和数据
产品介绍:

E1/2M视频编解码器基于E1信道实时传输视频、音频和数据的专用通信设备。

E1/2M视频编解码器具有1路正向视频/1路反向视频、1路正向音频输入、1路反向音频输出和1路数据接口。

E1/2M视频编解码器可以配接各种工业监控摄像机和普通模拟摄像机,也可以配接监控矩阵或多画面分割器。

E1/2M视频编解码器具有标准视音频输出,可直接上电视墙,也可与视频采集卡连接,在PC监视器上浏览。

产品性能:
  • E1接口:
    本机的E1(PCM一次群)接口设有:TX、RX,用与远端的解码器相连。连接器为BNC(75Ω)。
  • 视频接口:
    4路视频信号进入视频接口后,本机选择一路按照MPEG-2算法进行压缩编码,并与压缩后的音频信号混合,然后送入E1线路传输。连接器为BNC(75Ω)。
  • 数据接口
    本机自带三个全透明的串行通信口,该通信口为用户预留,本机未占用该资源。
  • 音频接口
    专线编码器的音频接口分为上行接口和下行接口,其中上行音频编码标准为ISO 11172-3(MPEG音频压缩标准),立体声编码,输入阻抗600Ω。下行音频编码标准为G.711,频响300Hz-3400Hz,输出阻抗600Ω/5KΩ可选。连接器为RCA。
  • 电源接口:
    本机电源为交流220V,也可根据用户要求定制为其它规格.
产品参数:
  • 编码算法:
    系统: ISO/IEC13818-1 MPEG-2系统层标准
    视频:ISO/IEC13818-2 MPEG-2视频压 缩标准
    音频上行:ISO/IEC13818-3 MPEG-2音频压缩标准
    音频下行:G.711

  • E1接口:
    连接:  BNC  码率: 2048kbps
    阻抗:75Ω   码型: HDB3
    标准:G.703
    无中继传输距离:不小于500米
    时钟同步:主模式/从模式

  • 异步串行接口:
    RS-232,RS-232/RS422

  • 视频输入:
    标准:ISO/IEC 13818(MPEG-2)
    制式:PAL 25fps 复合视频(CVBS)
    连接: BNC. 阻抗:75Ω. 电平:1Vp-p

  • 音频输入:
    连接:RCA,输入阻抗:600Ω

  • 音频输出:
    连接:RCA,输出阻抗:600Ω/5KΩ

  • 电源:
    电压:交流220V±15%
    功率消耗:小于12W

  • 机械尺寸:
    19英寸1U标准机箱:482mm X 250mm X 44mm

  • 环境要求:
    温度:0℃~55℃
    湿度:20%~80%o

产品应用:

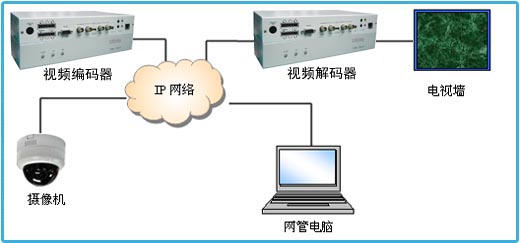

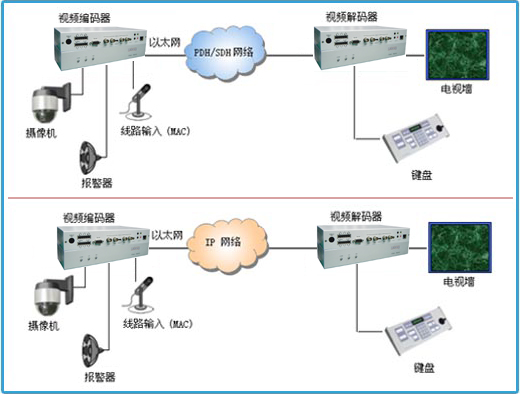

E1视频编解码器应用方案拓扑图

     应用范围:

       安防监控系统
       多媒体网络教学系统
       液晶、等离子平板多媒体广告工程
       大屏幕LED幕墙显示工程
       大型投影设备演示系统
       工业自动化控制系统
       大中型音视频会议
       医疗监护显示系统
       银行、证券、金融信息显示系统
       远距离网络服务器监控
       大中型中央控制系统
       军事演习指挥系统
       ……
