    您的位置:首页>协议转换器>MA20R30 (E1-30RS232)




产品名称: E1转30路RS232/485/422协议转换器
产品型号: MA20R30
产品功能: 可通过1路E1传输30路RS232/485/422数据
产品图片: E1转30路RS232/485/422

E1转30路RS232/485/422

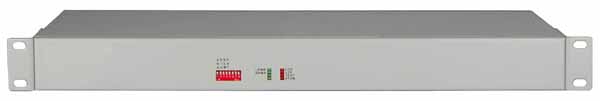

MA20R30机架式 前视图

E1转30路RS232/485/422

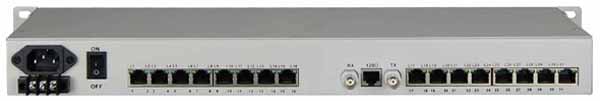

MA20R30机架式 后视图

外形尺寸:标准19英寸1U

温馨提示:点击图片可查看大图!

产品特点:
(1) 基于自主知识产权的集成电路
(2) 支持3线RS232 (TXD,RXD,GND), 支持流控CD,DSR,CTS
(3) 提供3种环回功能:E1本端自环, 30路RS232/485/422本地自环,命令对端30路RS232/485/422自环
(4) RS232/485/422支持热插拔,支持和DTE或DCE设备互连
(5) RS232/485/422通道可以传输异步从0-19200波特率自适应的串口数据
(6) 有伪随机码测试功能,便于线路开通即,可以当一个的2M误码仪来用
(7) 同时支持120Ω/平衡和75Ω/不平衡两种阻抗
(8) 串行口接口防雷达到IEC61000-4-5 (8/20μS) 差模:6KV, 阻抗(2Ω);共模6KV,阻抗(2Ω) 标准
(9) 可选AC 220V,DC -48V、DC +24V,直流电源无正负极之分
产品参数

● G.703 接口

设备接口均符合ITU-T G.703建议
速      率: 2048Kbps±50ppm
阻      抗: 非平衡/平衡式 75/120
抖动特性: 满足G.742、G.823建议

● RS232/485/422接口

速      率: 0-19200 Bps
接口特性: IEEE RS232 RS422 RS485标准
连 接 器: RJ45

● 电源需求

系统电源: AC180V ~ 260V;DC –48V;DC +24V

功      耗: ≤3W

● 工作环境

工作温度: -10℃ ~50℃
工作湿度: 5% ~ 95% (无凝露)
存储温度: -40 ℃~ 80℃
存储湿度: 5%~ 95% (无凝露)

典型应用:
